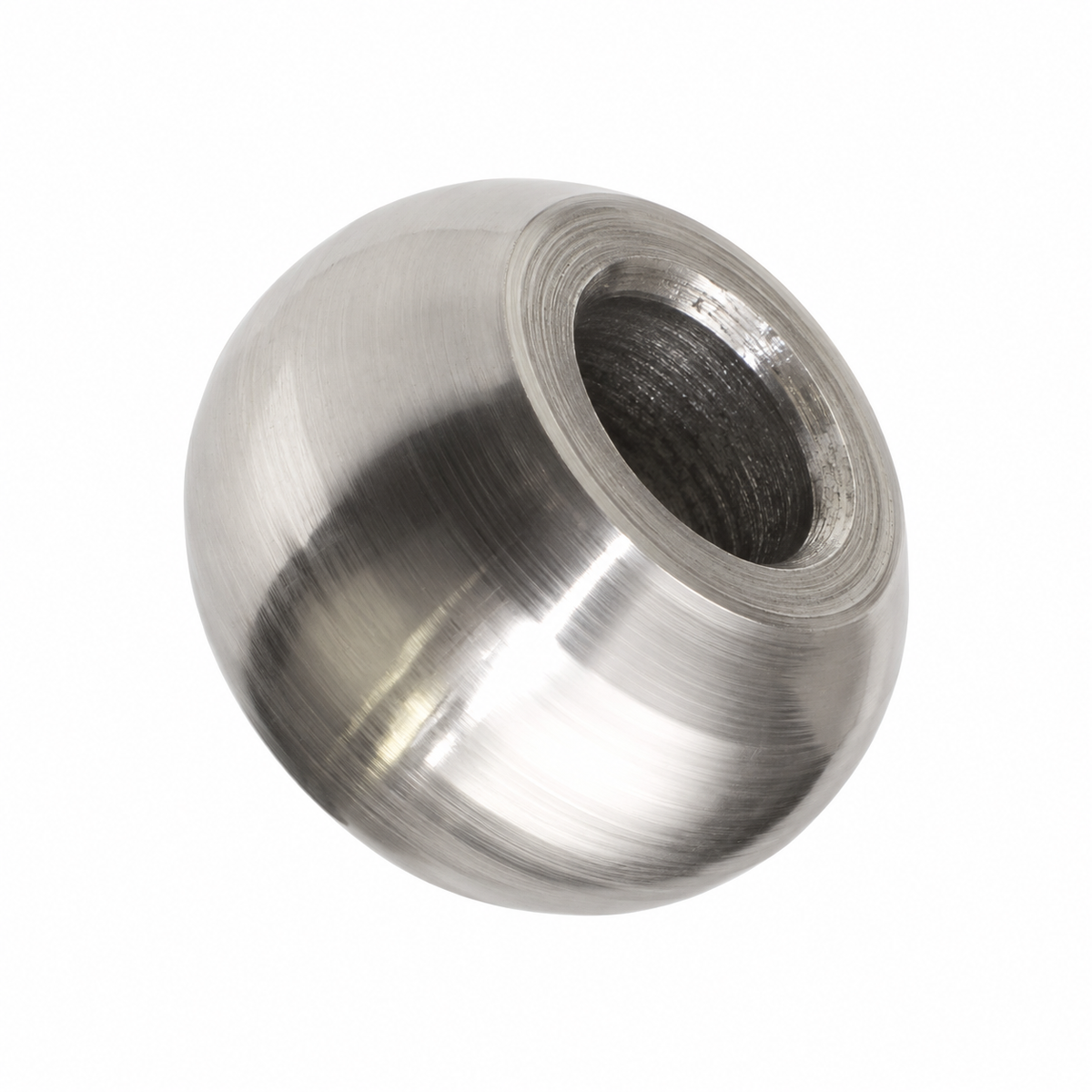

• A brushed stainless steel ball fitting BA3 with a central hole, shown on a solid white background.
  • Manufactured wire rope assemblies with a ball end on a black background
1 3

PELOTA-SS-1.2-BA3

PELOTA-SS-1.2-BA3

£3.18 GBP
£3.18 GBP £3.18 GBP
Oferta Agotado
Los gastos de envío se calculan en la pantalla de pago.

Product Code

127.000.012

269 en existencias

Accesorio de bola de acero inoxidable AISI 304 A2 de 1,2 mm a 1,25 mm (3/64")

nbsp;

Código de producto de Loo: BA3-1.5

Cumple todos los requisitos de:

Boeing BACT14B

NAS494

Compatible con DFARS

nbsp;

Adecuado para usar con cables de 1,2 mm a 1,25 mm. Fabricado en acero inoxidable según lo especificado en MIL-DTL-781 y certificado según las normas correspondientes. La resistencia esperada con respecto a este tipo de terminación final es el 50 % de la MBL del cable de acero. Se deben realizar pruebas para verificar la resistencia del conjunto.

nbsp;

Aplicaciones típicas

nbsp;

Cables de aeronaves

Industria automotriz - cables de control

Cables de gimnasio

nbsp;

Para obtener asistencia con los requisitos de fabricación, más ayuda o información, comuníquese con un miembro de nuestro equipo de ventas.

Applications & Advice

Typical Applications:

  • Aerospace and aviation cable assemblies
  • Automotive control cable systems
  • Gym and fitness equipment cables
  • Precision mechanical control systems

Ensure the ball fitting is compatible with the wire rope diameter and construction. Suitable swaging equipment and correct installation procedures must be used to achieve a secure termination.

The expected termination strength is 50% of the wire rope's Minimum Breaking Load (MBL). Testing must be performed to verify the actual strength of the completed assembly.

For assistance with swaging, cable assembly manufacturing or technical requirements, please contact the TECNI Sales Team.

Technical Info

Testing was carried out using the YCP240C Hydraulic Crimp Tool with stainless steel wire rope to assess termination performance.

Single Press (One Plane)

  • 3/64" Cable – 127.000.012: 93 kg (205 lbs) – Fitting pulled off.
  • 1/16" Cable – 127.000.015: 107 kg (235 lbs) – Fitting pulled off.

Double Press

  • 3/64" Cable – 127.000.012: 124 kg (273 lbs) – Assembly broke.
  • 1/16" Cable – 127.000.015: 171 kg (377 lbs) – Assembly broke.

Note: Results are based on tested assemblies. Actual termination strength may vary depending on cable construction, tooling and installation procedures. Testing is required to verify individual assembly performance.

Dimensions

Dimensions
